Producttype	Professionele hoofdtelefoon met microfoon
Merk	SENNHEISER
Model	HMD 45-6
Transducerprincipe (hoofdtelefoon)	Dynamisch, open
Frequentiebereik (hoofdtelefoon)	20 Hz - 18 kHz
Impedantie (hoofdtelefoon)	150 Ω (mono) / 300 Ω (stereo)
Harmonische vervorming	< 1%
Microfoontype	Dynamisch
Frequentiebereik (microfoon)	50 Hz - 12 kHz (op 2 cm van de mond)
Uitgangsspanning (microfoon)	0,5 mV/Pa
Impedantie (microfoon)	200 Ω
Voeding	Geen (dynamische microfoon)
Druk uitgeoefend door de oorschelpen	Ongeveer 1,6 N
Gewicht (zonder kabel)	140 g
Kabellengte	1,8 m (eenzijdig)
Connector	Vrij uiteinde
Beoogd gebruik	Telefooncentrales, conferentie- en tolksystemen
Onderhoud	Reinigen met een zachte, droge doek
Veiligheid	Gebruik op een matig volume om gehoorschade te voorkomen
Onderdelen	Neem contact op met de klantenservice van SENNHEISER

Veelgestelde vragen - HMD 45-6 SENNHEISER

Hoe stel ik de microfoon af op de HMD 45-6 hoofdtelefoon?

Om de microfoon af te stellen, draait u de microfoonarm zodat deze dicht bij uw mond is. Het wordt aanbevolen om de microfoon ongeveer 2 cm van de lippen te plaatsen voor een betere audiokwaliteit.

Hoe stel ik de hoofdband van de hoofdtelefoon af?

De hoofdband kan worden afgesteld door de zijdelingse delen te trekken of te duwen. Deze moet zo worden afgesteld dat de hoofdtelefoon comfortabel op het hoofd rust zonder overmatige druk uit te oefenen.

Hoe sluit ik de HMD 45-6 hoofdtelefoon aan op een telefoon?

De HMD 45-6 wordt geleverd met een vrij uiteinde. U moet de juiste connector kiezen op basis van uw telefoon. Als uw telefoon een aansluiting heeft die voldoet aan norm 121 TR 9-5, kunt u de juiste kabel gebruiken. Anders is mogelijk een adapter nodig.

Wat is het verschil tussen de modellen HMD 45-6, HME 45-6, HME 45-C en HME 45 telecom?

De HMD 45-6 is uitgerust met een dynamische microfoon en een vrij uiteinde. De HME 45-6 heeft een elektrostatische back-electret microfoon, de HME 45-C wordt geleverd met een 5-polige XLR-connector, en de HME 45 telecom wordt geleverd met een 4-polige Western-stekker voor telefoons die voldoen aan de Duitse norm.

Heeft de microfoon van de HMD 45-6 voeding nodig?

Nee, de dynamische microfoon van de HMD 45-6 heeft geen externe voeding nodig. Dit is een voordeel voor eenvoudig gebruik.

Welke soorten connectoren zijn beschikbaar voor deze hoofdtelefoon?

De HMD 45-6 wordt geleverd met een vrij kabeluiteinde. U kunt daar de connector aansluiten die geschikt is voor uw apparatuur. Andere varianten (HME 45-C, HME 45 telecom) worden geleverd met specifieke connectoren (5-polig XLR, 4-polige Western-stekker).

Kan ik deze hoofdtelefoon met een computer gebruiken?

Ja, mits u over een geschikte adapter beschikt. Met het vrije uiteinde kunt u een 3,5 mm jack-connector of USB aansluiten, afhankelijk van uw behoeften. Controleer de specificaties van uw geluidskaart.

Hoe maak ik mijn HMD 45-6 hoofdtelefoon schoon?

Reinig de hoofdtelefoon met een zachte, droge doek. Gebruik geen agressieve chemicaliën. Voor de oorkussens kan af en toe een reiniging met zeepwater worden uitgevoerd.

Wat is de impedantie van de HMD 45-6 hoofdtelefoon?

De impedantie van de hoofdtelefoon is 150 Ω in mono en 300 Ω per oorschelp in stereo. Deze hoge impedantie zorgt voor een goede compatibiliteit met professionele apparatuur.

Is de hoofdtelefoon geschikt voor gebruik in een callcenter?

Ja, de HMD 45-6 is speciaal ontworpen voor telefooncentrales en conferentiesystemen. De dynamische microfoon en het lichte gewicht (140 g) maken het comfortabel voor langdurig gebruik.

GEBRUIKSAANWIJZING HMD 45-6 SENNHEISER

Luister-/spreekgarnituur voor de aansluiting aan telefooncentrales voor conferentie en tollk-installaties. Deze garnituur worden geleverd met open kabeluiteinden zodate een specifieke aansluiting van de klant möglich is. U vindt de beschakeling in het stroomloopschema op pagina 27.

HME 45-C

Luister-/spreekgarnituur voor de aansluiting aan telefooncentrales voor conferentie en tolk-installaties. Deze garnituur worden geleverd met een 5-polige XLR-stekker. U vindt de beschakeling in het stroomloopschemap op pagina 28.

HME 45 telcom

Luister-/spreekgarnituur voor de aansluiting aan telefoncentrales of aan telefoons (telCOMMUNICatie-eindapparaten) met overeenkomstige aansluitingsbus (aansluitnorm van de Duitse Telekom AG 121 TR 9-5) Deze luister-/spreekgarnituur verrangt de telefoohnoom en maakt teleferen et met "vrijke handen" möglichk. U vindt de beschakeling in het stroomloopschemap op pagina 29.

HMD 45-6

Luister-/spreekgarnituur met dynamische microfoon. Geen voedingsspanning nodig. Deze garnituur worden geleverd met open kabeluiteinden zodate een specifieke aansluiting van de klant möglichk is. U vindt de beschakeling in het stroomloopschema op pagina 27.

HME 45 telcom: Aansluiting aan een telefoon

Op uw telefoon bevindt zich een bus die op deze luister-/spreekgarnituur past. Deze bus lijkt op de bus waaraan het spiraalvormige snoer van de telefoonhoorn is aangesloten, isECHTER nog Niet bezet. Sommige fabrikanten kenmerkendezbeus met het symbol van een hoofdtelefoon of met de aanuiding "121TR9-5".

• Steek de aansluiting van de luister-/spreekgarnituur HME 45 telcom (afbeelding 1) in deze bus.
  Laat de hoorn op uw telefoontoestel liggen. U heeft deze alschakelaar aan het begin en heteinde van uw gesprek nodig.

HME 45 telcom: Opmerkingen

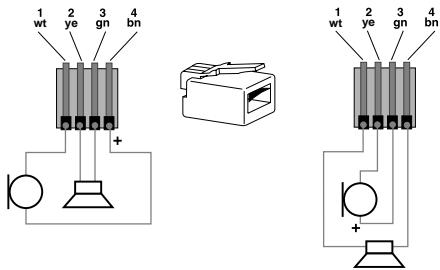

Er zijn telefoins in de handel verkrijngbaar waar bij de busbelegging van een luister/spreekgarnituur Niet overeenkomt met de aansluitnorm van de Duitse Telekom AG 121 TR 9-5. In dit geval要去 u een adapter lately make of een neue steker aanbreengen. Afbeeling ② toont de verschillende aansluitbeleggingen van de aansluitkabel.

2

Sommige telefoons (vooral die, die in Duitsland werden geproduedd) haben aan de aansluitbus voor de telefooonthoorn een passende beschakeling voor deze luister/spreekgarnituur. Vooral de moodzakelijk voedingsspanning voor het condensator-microloon is dan ook aanwezig.

Informeer bij de fabrikant van ue telefoon of u eventueel een luister-/spreekgarnituur direkt kunt aansluiten (afbeelding 3). De fabrikant haeft hiertoe een schakelschema en de technishe gegevens van uw Sennheimer luister-/spreekgarnituur HME 45 telcom nodig. Kopieer hiervoorde pagina's 26 en 29 van deze gebruiksaanwijzing.

3

Arm van de microfoon instellen

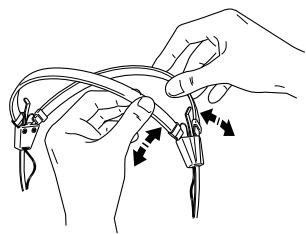

Hoofdbeugel instellen

Kabel en microfoon van rechts of van links

Kabel links

Kabel rechts

Technische gegevens

Hoofdtelefoon

Omezetprincipe

Frequentiebereik

Impedantic

Vervormingsfactor

dynamisch, open

20 Hz - 18 kHz

150 (mono) 300 per kant (stereo)

< 1%

Microfoon

Omzetprincipe

Frequentieweergave bij een

afstand van 2 cm tot de mondhoek

Uitgangsspanning

Voedingsspanning

HME 45-6 / HME 45-C / HME 45 telcom

Back-Elektret.coildensatorcapsule

ruis-gecompenseerd

100Hz - 5kHz

HME 45telcom: 40 dBV/Pa volgens 121 TR 9-5

HME 45-6/ -C: -35 dBV/Pa

Frequentieweergave bij een

afstand van 2cm tot de mondhoek

Uitgangsspanning

Impedantie

HMD 45-6

Dynamische Microfoon

50Hz - 12kHz

0.5mV / Pa

200Ω

Algemene gegevens

Hoofdtelefoon-aandrukkracht

Gewicht zonder kabel

Kabel

Stekker

ca. 1,6 N

140g

eenzijdig, lengte totaal 1,8m

HME 45telcom: westernstekker 4-polig

HME 45-C: 5-polige XLR-stekker

HME 45-6: open kabeluiteinden

HMD 45-6: open kabeluiteinden

Leveromvang

Uitvoeringen

1 luister-/spreekgarnituur

HME 45telcom: westernstekker 4-polig

HME 45-C: 5-polige XLR-stekker

HME 45-6: open kabeluiteinden

HMD 45-6: open kabeluiteinden

Stromlaufplan/circuit diagram
